Герметизация рабочих швов бетонирования: технологии и материалы КТтрон

2026-09-23 10:00 КТтрон
Герметизация рабочего шва бетонирования — нанесение безусадочного состава КТтрон

Что такое рабочий шов бетонирования

Рабочий шов — это плоскость стыка между затвердевшим и свежеуложенным бетоном, которая образуется из-за перерыва в бетонировании.

Почему образуются рабочие швы

Рабочий шов появляется, когда последующие слои бетонной смеси укладывают на полностью затвердевшие предыдущие. Это неизбежно при:

  • Большом объеме конструкции (невозможно залить всё за один раз)
  • Технологических перерывах (выходные, ночное время)
  • Остановках из-за погоды или технических проблем
  • Плановом разделении конструкции на участки

Нормативные требования

Согласно СП 435.1325800.2018 "Конструкции бетонные и железобетонные монолитные":

П. 9.3.8 Рабочие швы следует устраивать при бетонировании:
  • Колонн — на отметке верха фундамента, низа прогонов балок и подкрановых консолей, верха подкрановых балок, низа капителей колонн
  • Стен — на отметках верха фундамента и низа перекрытия
  • Массивов, арок, сводов, резервуаров, бункеров, гидротехнических сооружений, мостов — в местах, указанных в проекте

П. 9.3.7 При укладке бетонной смеси с перерывами:
  • Поверхность рабочих швов должна быть перпендикулярна оси бетонируемых колонн и балок, поверхности плит и стен
  • Кромку схватившегося бетона очищают от цементной пленки и обнажают крупный заполнитель металлической щеткой
  • Продувают сжатым воздухом и промывают струей воды
  • Арматурные стержни очищают от раствора

Почему рабочие швы — слабое место конструкции

Рабочие швы являются ослабленным местом как с точки зрения прочности, так и гидроизоляции.

Проблемы прочности

  • Низкое сцепление нового и старого бетона
  • Некачественная подготовка поверхности шва (наличие цементной пленки, пыли)
  • Низкое качество бетонных работ: Вытекание цементного молочка, Непровибрированные участки, Строительный мусор в зоне шва

Проблемы гидроизоляции

Схема фильтрации воды через рабочий шов бетонирования
Схема: Сплошная фильтрация воды через монолитный бетон. 1. Монолитный Бетон, 2. Фильтрация Воды, 3. Вода
  • Вода проникает не через тело бетона, а через элементы конструкции и дефекты
  • 90-95% протечек идут именно по рабочим швам и трещинам
  • Рабочий шов — это путь наименьшего сопротивления для воды

Способы герметизации рабочих швов

Существует несколько методов гидроизоляции рабочих швов, каждый со своими преимуществами и ограничениями.

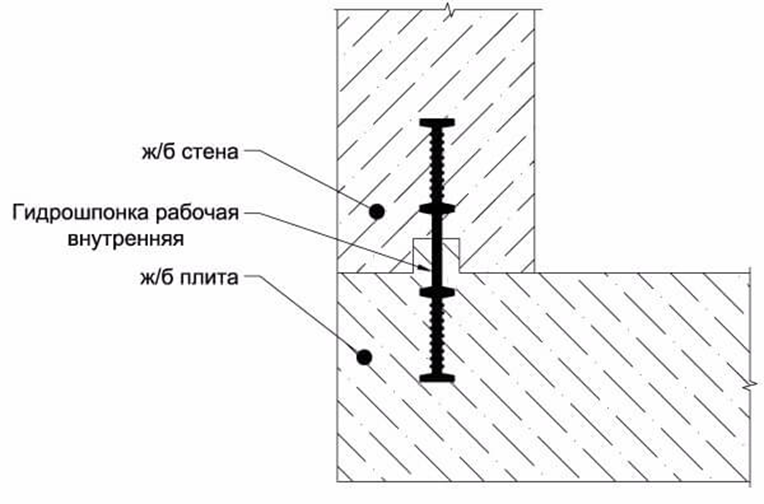

1. Гидрошпонки

Гидрошпонки изолируют рабочие и деформационные швы. Изготавливаются из пластифицированного поливинилхлорида или резины.

Технология монтажа:
  • Устанавливаются на опалубку перед бетонированием
  • Монтируются в месте перерывов бетонирования

Преимущества:
  • Надежная герметизация при новом строительстве
  • Возможность сочетания с другими методами

Недостатки:
  • Сложность сваривания и монтажа
  • Требуется высокое качество бетонных работ
  • Только при новом строительстве (нельзя применить при ремонте)

2. Набухающие профили

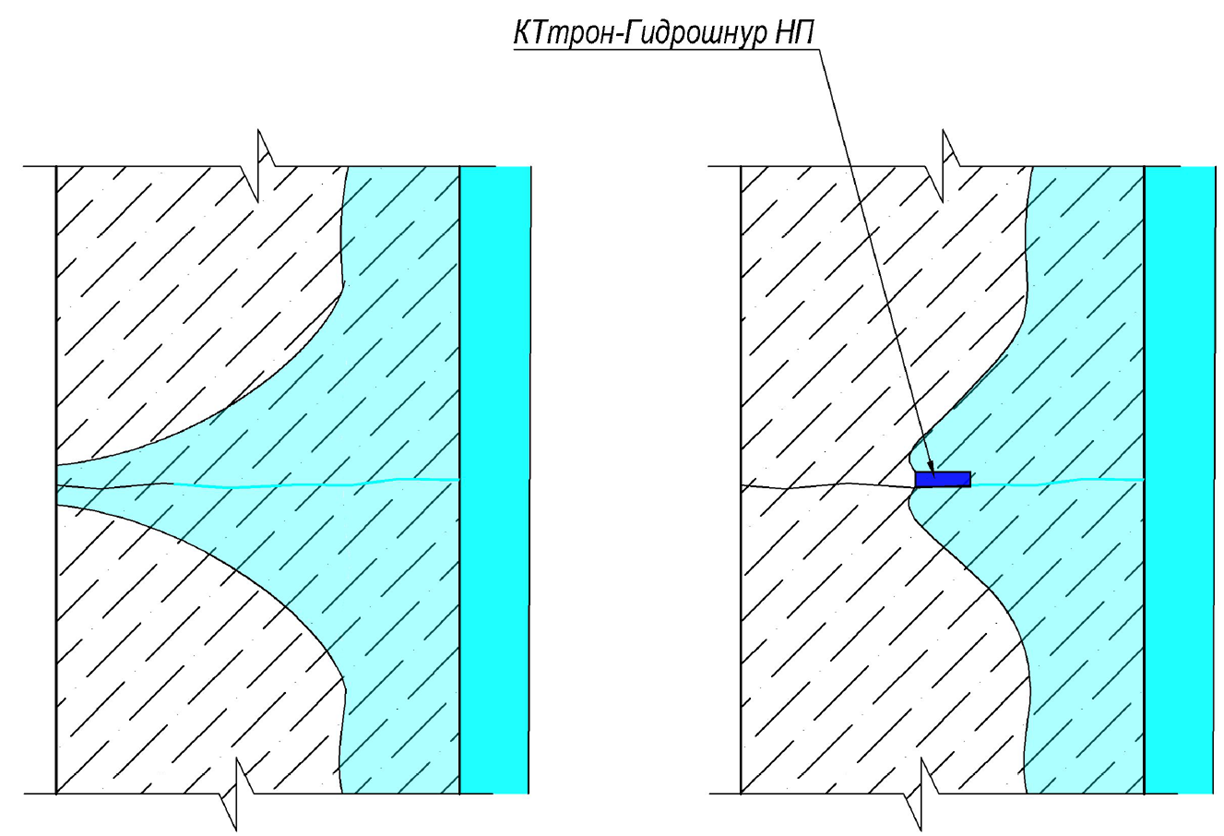

Принцип действия набухающего профиля КТтрон-Гидрошнур НП в рабочем шве
Схема: Набухающие профили — принцип действия
  • Материал увеличивается в объеме при контакте с влагой
  • Создает плотное водонепроницаемое уплотнение
  • Резиновые или бентонитовые

Материал: КТтрон-Гидрошнур НП (резиновый набухающий шнур)

Способы монтажа:
  1. Приклеивание на клей (клеевой слой, цианакрилатный/хлоропреновый клей)
  2. Монтаж на герметик (набухающий, ненабухающий)
  3. Механическое крепление (дюбель-гвоздь, сетка-серпянка)
  4. Совмещенные методы

Преимущества:
  • Простота монтажа
  • Применение при новом строительстве и ремонте
  • Неограниченное количество циклов набухания (у резины)
  • Работает даже при повторном увлажнении

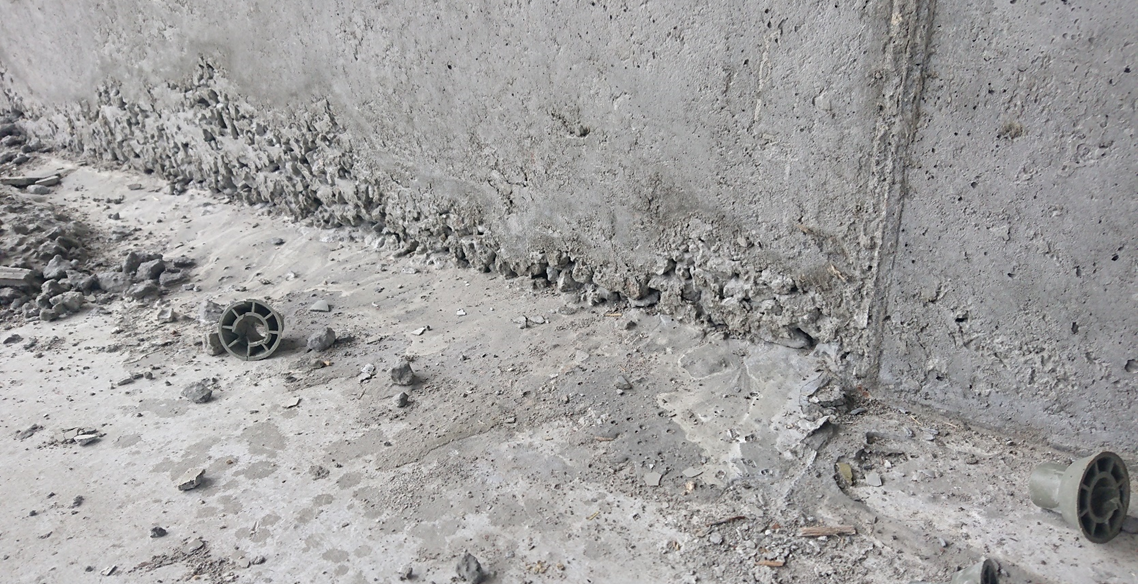

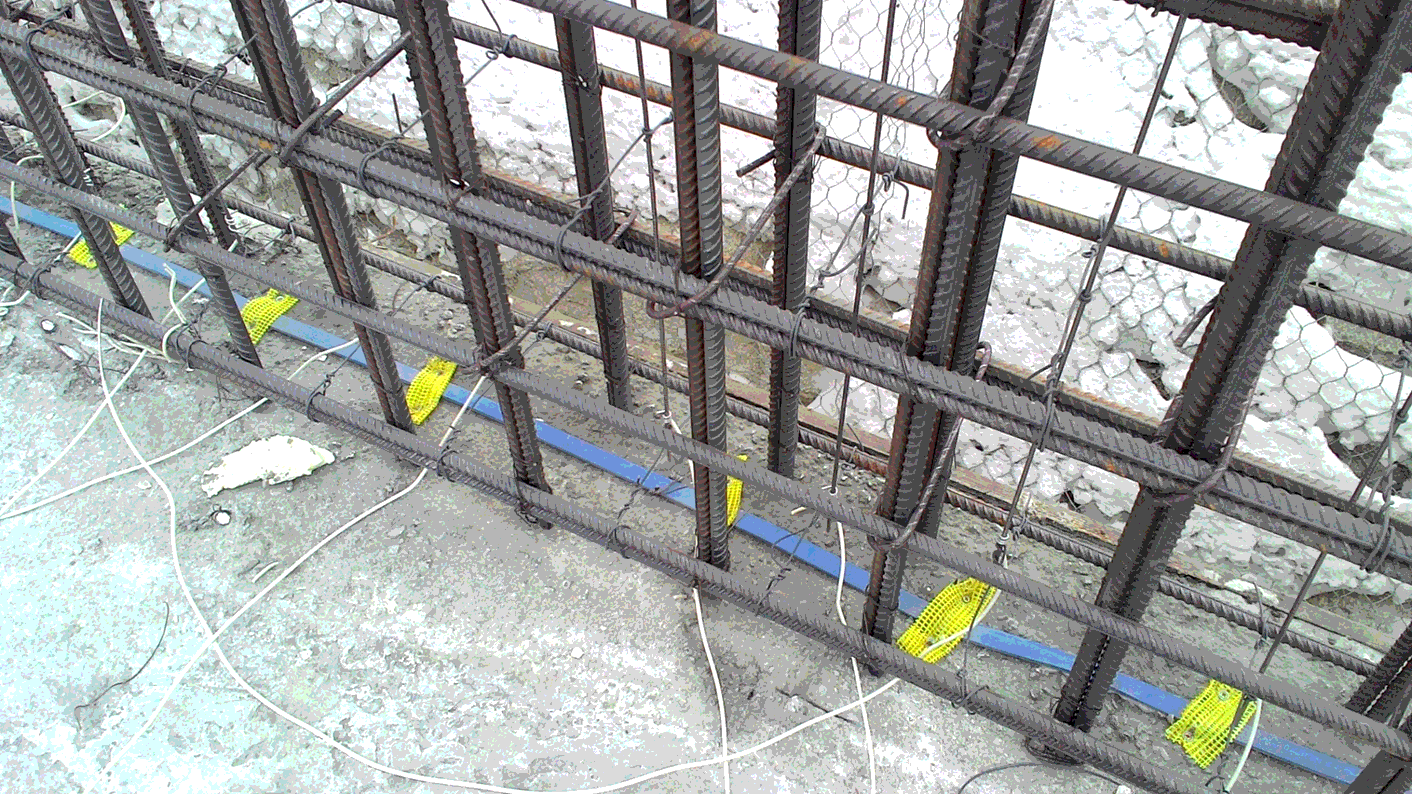

Монтаж набухающего профиля КТтрон-Гидрошнур НП в рабочий шов бетонирования
Монтаж КТтрон-Гидрошнур НП в рабочие швы бетонирования

3. Инъектирование

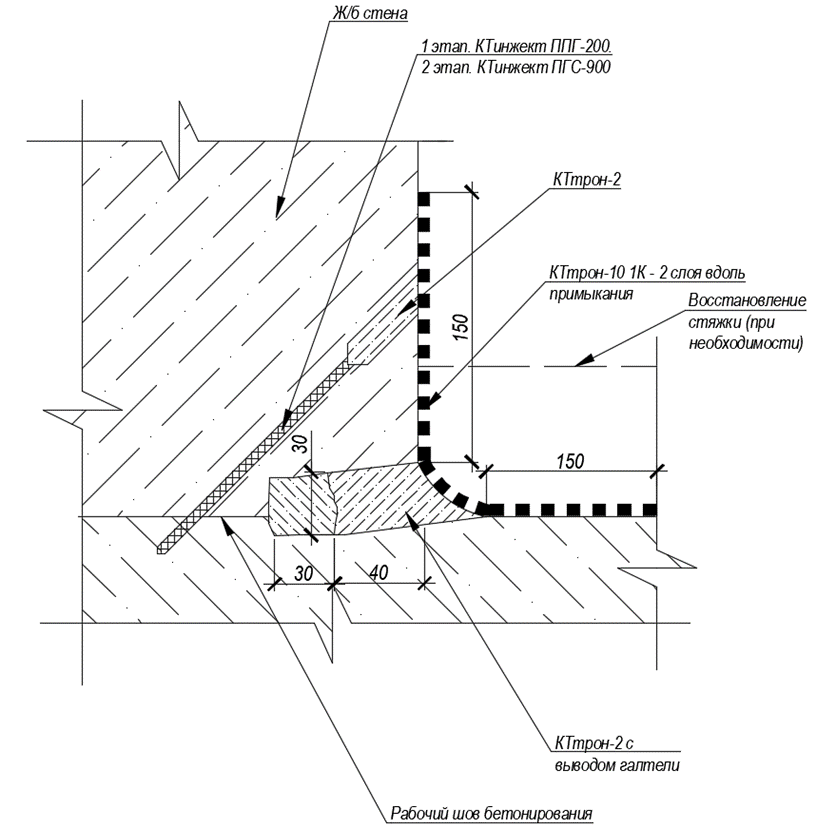

Схема инъектирования рабочего шва полиуретановой смолой КТинжект
Схема: Инъектирование рабочего шва
  • Нагнетание инъекционного материала под давлением
  • Заполнение трещин, пустот и полостей в конструкции
  • Восстановление эксплуатационных свойств

Материалы: КТинжект ПГС-900, КТинжект ППГ-200 и другие полиуретановые смолы

Технология:
  1. Бурение отверстий под углом 45° к шву
  2. Установка пакеров
  3. Нагнетание инъекционного состава под давлением
  4. Удаление пакеров и заделка отверстий

Преимущества:
  • Для остановки протечек и долговременной герметизации внутри конструкции
  • Применение при новом строительстве и ремонте
  • Высокая эффективность даже при высоком давлении воды

Недостатки:
  • Необходимость специального оборудования
  • Требуется квалификация исполнителя

4. Безусадочные цементные составы

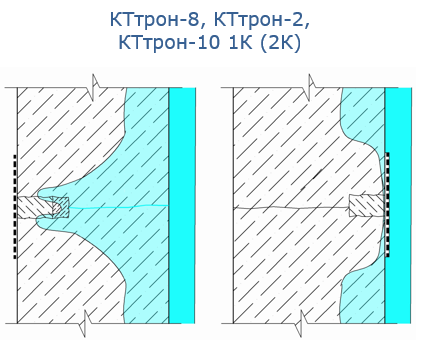

Применение обмазочной гидроизоляции КТтрон-8, КТтрон-2, КТтрон-10 для герметизации швов
Схема: Применение обмазочной гидроизоляции КТтрон-8, КТтрон-2, КТтрон-10
Материалы:

Принцип действия:
  • За счет адгезии материала к бетону
  • Водонепроницаемость самого материала
  • Безусадочность (не трескается при твердении)

Технология при ремонте:
  1. Вскрытие шва (расшивка П-образной штрабы 20×30 мм)
  2. Очистка и увлажнение
  3. При активной протечке — заполнение КТтрон-8
  4. Заполнение шва КТтрон-2
  5. Восстановление геометрии КТтрон-3 Т500
  6. Нанесение эластичной гидроизоляции КТтрон-10

Преимущества:
  • Применение при ремонте и новом строительстве
  • Относительно низкая стоимость
  • Простота применения
  • Возможность сочетания с другими методами

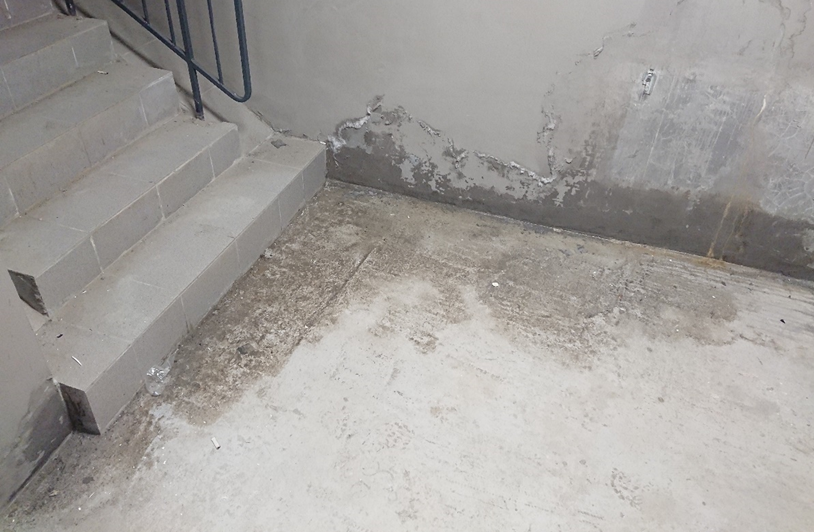

Заделка рабочего шва безусадочными составами КТтрон-2 и КТтрон-3 Т500

5. Гидроленты

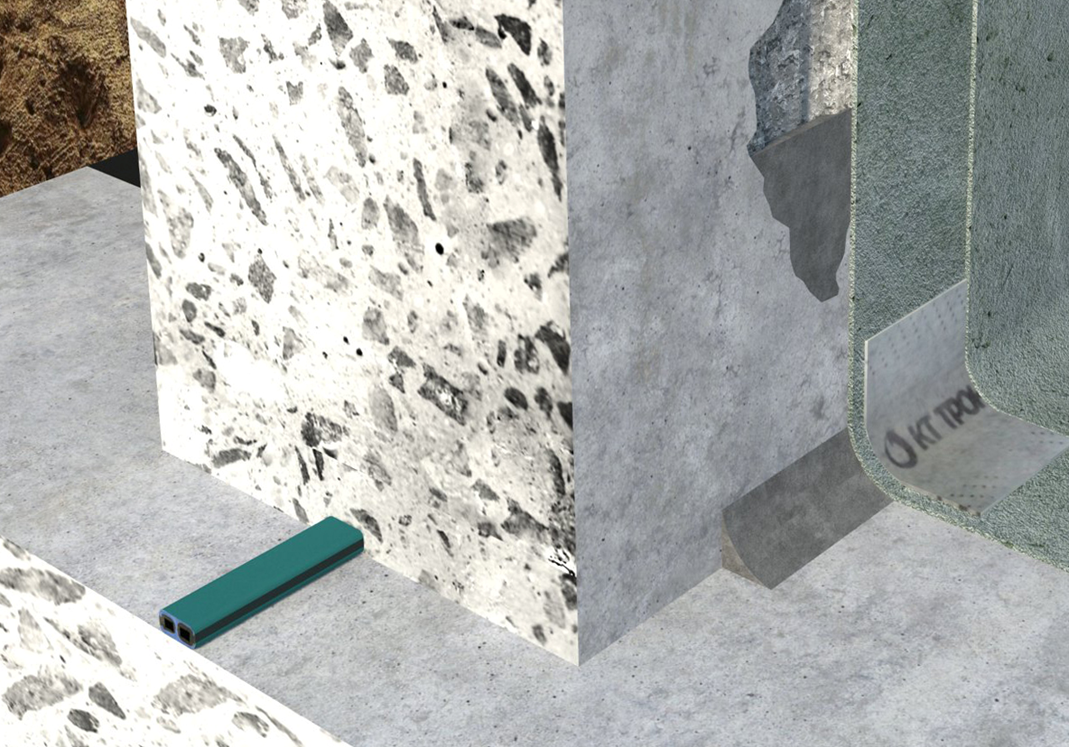

Применение гидроленты КТтрон-Гидролента DSL PERFOR в рабочем шве
Схема: Гидроленты в рабочих швах бетонирования
Материалы: КТтрон-Гидролента DSL PERFOR, КТтрон-Гидролента PWP

Принцип действия:
  • Создание водонепроницаемого эластичного контура по всей длине шва
  • Вклеивается в слои эластичной обмазочной гидроизоляции
  • Обеспечивает эластичную герметизацию шва на прижим

Применение:
  • Бассейны, резервуары (на прижим)
  • При ремонте и новом строительстве

Преимущества:
  • Простота применения
  • Возможность сочетания с другими методами
  • Высокая надежность при правильном монтаже

Комплексные решения для разных ситуаций

Ситуация 1: Новое строительство с высокой надежностью

Рекомендуемое решение:

Когда применять:
  • Подземные паркинги
  • Резервуары и бассейны
  • Фундаменты в водонасыщенных грунтах

Ситуация 2: Ремонт с активной протечкой

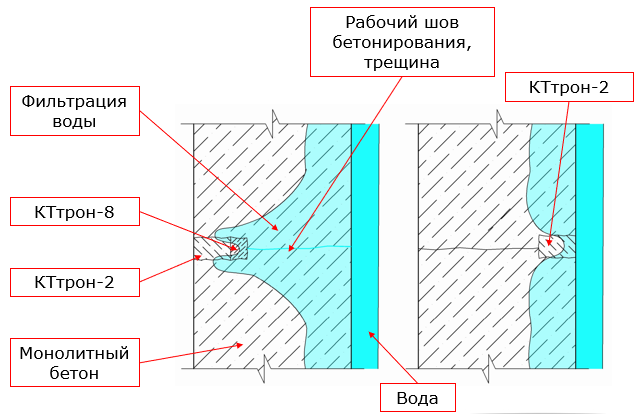

Схема устранения протечки рабочего шва с обратной стороны материалами КТтрон
Схема: Устранение протечек с обратной от воды стороны
Рекомендуемое решение:

Важно: При устранении протечек с обратной стороны мы устраняем лишь следствие, а не причину. Для полной герметизации необходимо инъектирование с лицевой стороны.

Ситуация 3: Высокое давление воды

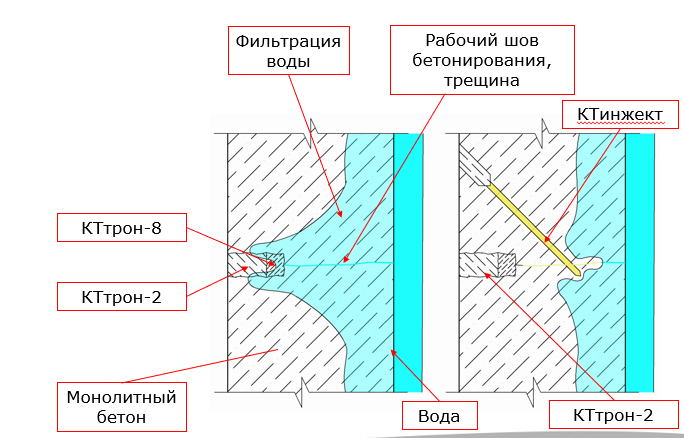

Схема инъектирования рабочего шва при высоком давлении воды
Схема: Инъектирование при высоком давлении воды
Рекомендуемое решение:

Когда применять:
  • Подземные сооружения с высоким уровнем грунтовых вод
  • Гидротехнические сооружения
  • Резервуары под давлением

Ситуация 4: Бассейны и резервуары (на прижим)

Рекомендуемое решение:

Когда применять:
  • Плавательные бассейны
  • Пожарные резервуары
  • Емкости для хранения воды

Сравнение методов герметизации

Таблица выбора метода

Метод
Новое строительство
Ремонт
Стоимость
Сложность
Надежность
Гидрошпонки
✅
❌
Средняя
Высокая
Высокая
Набухающие профили
✅
✅
Низкая
Низкая
Средняя
Инъектирование
✅
✅
Высокая
Высокая
Очень высокая
Безусадочные составы
✅
✅
Низкая
Низкая
Средняя
Гидроленты
✅
✅
Средняя
Средняя
Высокая

Рекомендации по выбору

Для максимальной надежности:

Для экономичного решения:

Для срочной остановки протечки:

Для бассейнов и резервуаров:

Технология монтажа КТтрон-Гидрошнур НП

Подготовка поверхности

  1. Очистить поверхность шва от пыли, грязи, цементного молочка
  2. Обезжирить при необходимости
  3. Убедиться, что поверхность сухая (для клеевого монтажа)

Способы крепления

Способ 1: Приклеивание на клей
  • Нанести клеевой слой (цианакрилатный или хлоропреновый клей)
  • Прижать шнур к поверхности
  • Зафиксировать до схватывания клея

Способ 2: Монтаж на герметик
  • Нанести набухающий или ненабухающий герметик
  • Уложить шнур
  • Прижать для обеспечения контакта

Способ 3: Механическое крепление
  • Использовать дюбель-гвоздь или сетку-серпянку
  • Закрепить шнур с шагом 300-500 мм

Способ 4: Совмещенный метод
  • Комбинация клеевого и механического крепления
  • Для ответственных конструкций

Важные правила монтажа

  • Стыки шнура — только внахлест (минимум 50 мм) или под углом 45°
  • Углы и повороты — использовать фасонные элементы или аккуратно сгибать
  • Защита при бетонировании — не допускать смещения шнура вибрацией
  • Толщина защитного слоя — минимум 50 мм бетона над шнуром

Типичные ошибки при герметизации швов

Ошибка 1. Неправильная подготовка поверхности

Что происходит:
  • Плохая адгезия материалов
  • Протечки через шов

Как избежать:
  • Тщательная очистка от цементной пленки
  • Обнажение крупного заполнителя
  • Продувка сжатым воздухом и промывка водой

Ошибка 2. Применение гидрошпонок при ремонте

Что происходит:
  • Невозможность установки без разборки конструкции

Как избежать:
  • При ремонте использовать набухающие профили, инъектирование или безусадочные составы

Ошибка 3. Недостаточная глубина расшивки шва

Что происходит:
  • Материал не держится в шве
  • Отслаивание при давлении воды

Как избежать:
  • Расшивка П-образной штрабы минимум 20×30 мм
  • Соблюдение пропорций ширины и глубины

Ошибка 4. Игнорирование активной протечки

Что происходит:
  • Материал вымывается водой до твердения
  • Герметизация не работает

Как избежать:
  • Сначала остановить протечку КТтрон-8
  • Затем выполнять основную герметизацию

Ошибка 5. Применение только одного метода

Что происходит:
  • Недостаточная надежность узла
  • Протечки при изменении условий эксплуатации

Как избежать:

Расчет материалов

Расход КТтрон-Гидрошнур НП

Формула:
Длина шнура (м) = Длина шва (м) + 10% на стыки и повороты
Пример: Шов длиной 15 м:

  • 15 × 1,1 = 16,5 м шнура

Расход КТтрон-2 (шовный)

Формула:
Расход (кг) = Длина шва (м) × Ширина шва (м) × Глубина шва (м) × 2000 кг/м³
Пример: Шов 10 м, сечение 2×3 см:

  • 10 × 0,02 × 0,03 × 2000 = 12 кг

Расход КТтрон-7 (обмазочная гидроизоляция)

Формула:
Расход (кг) = Площадь (м²) × 2 кг/м² (на 2 мм слоя)
Пример: Герметизация шва с полосой 20 см, длина 10 м:

  • Площадь: 10 × 0,2 = 2 м²
  • Расход: 2 × 2 = 4 кг
