Даже при использовании высокомарочного бетона и строгом соблюдении строительных норм, на площадках неизбежно возникают дефекты монолитных конструкций. Причины могут быть разными: нарушение технологии вибрирования, сложные погодные условия, ошибки при монтаже опалубки или логистические сбои.
Оставлять эти дефекты без внимания категорически нельзя. Они не только снижают эстетическую привлекательность объекта, но и критически уменьшают несущую способность конструкции, открывая прямой путь влаге и агрессивным средам к металлической арматуре. В этой статье мы подробно разберем основные виды дефектов и современные технологии их профессионального устранения.

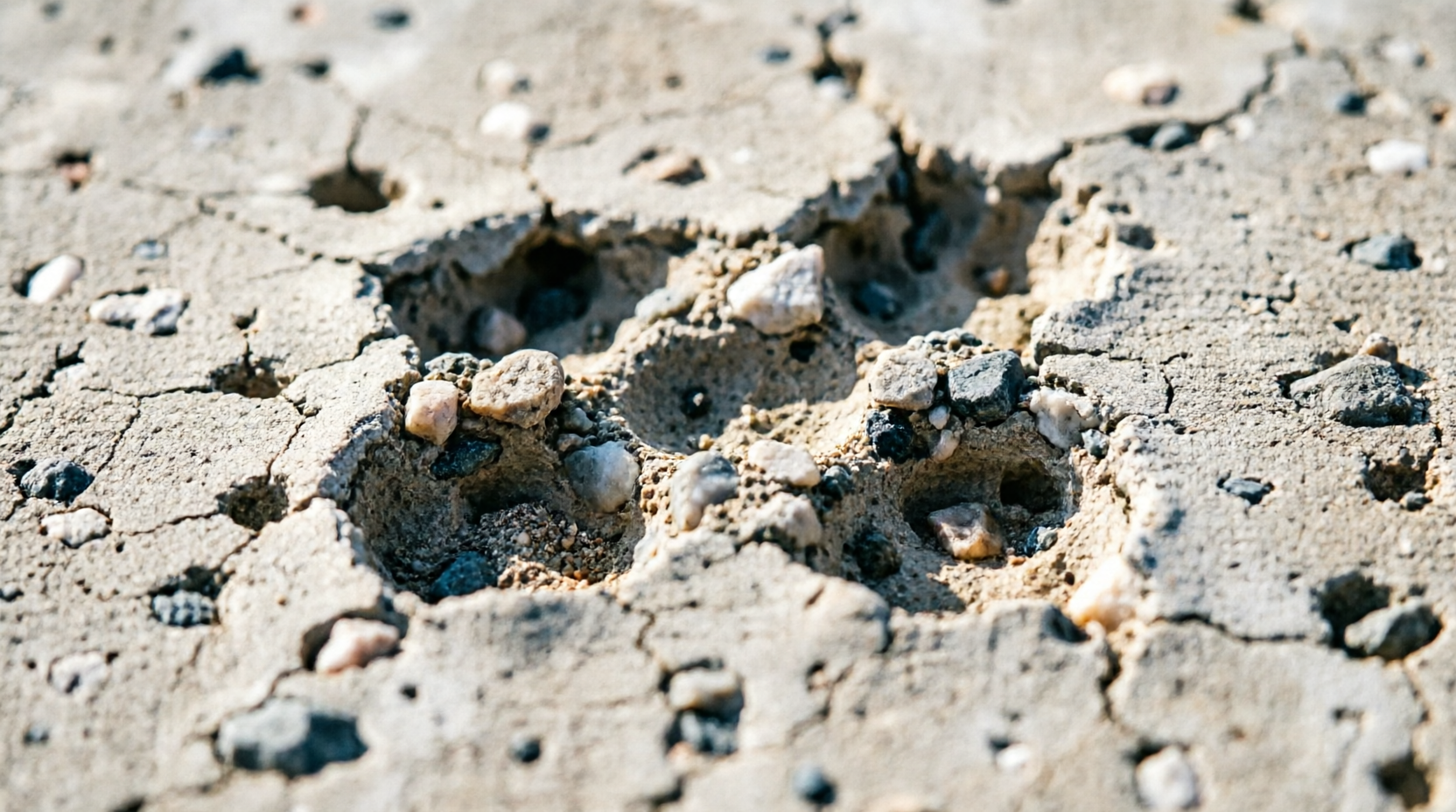

Раковины, соты и каверны (пористость бетона)
Причины появления раковин и пустот
Дефект выглядит как множественные пустоты между зернами щебня, глубокие ямы на поверхности или сквозные полости внутри тела бетона.
Главная причина — недостаточное или неравномерное вибрирование бетонной смеси. Также к этому приводит чрезмерно жесткая смесь или потеря цементного молока через щели в опалубке.
Главная причина — недостаточное или неравномерное вибрирование бетонной смеси. Также к этому приводит чрезмерно жесткая смесь или потеря цементного молока через щели в опалубке.
Технология устранения и выбор состава КТ ТРОН
- Механически удалите рыхлый бетон из полости до прочного основания (с помощью пескоструя, отбойного молотка или гидродемонтажа).
- Тщательно обеспыльте поверхность и обильно увлажните ее.
- Заполните каверну ремонтным составом.
Решение КТтрон: Для глубоких горизонтальных полостей и заполнения пустот под опорными плитами идеально подходит литьевой состав КТтрон-3 Л400 (прочность 40 МПа, класс R4) или высокопрочный КТтрон-3 Л600 (60 МПа). Они обладают высокой подвижностью (Рк4), самоуплотняются и не дают усадки. Для вертикальных поверхностей и потолков без опалубки необходимо использовать тиксотропный состав КТтрон-3 (30 МПа, слой 5–30 мм) или КТтрон-3 Т500 (60 МПа, слой 5–50 мм), которые не стекают даже при нанесении толстым слоем.

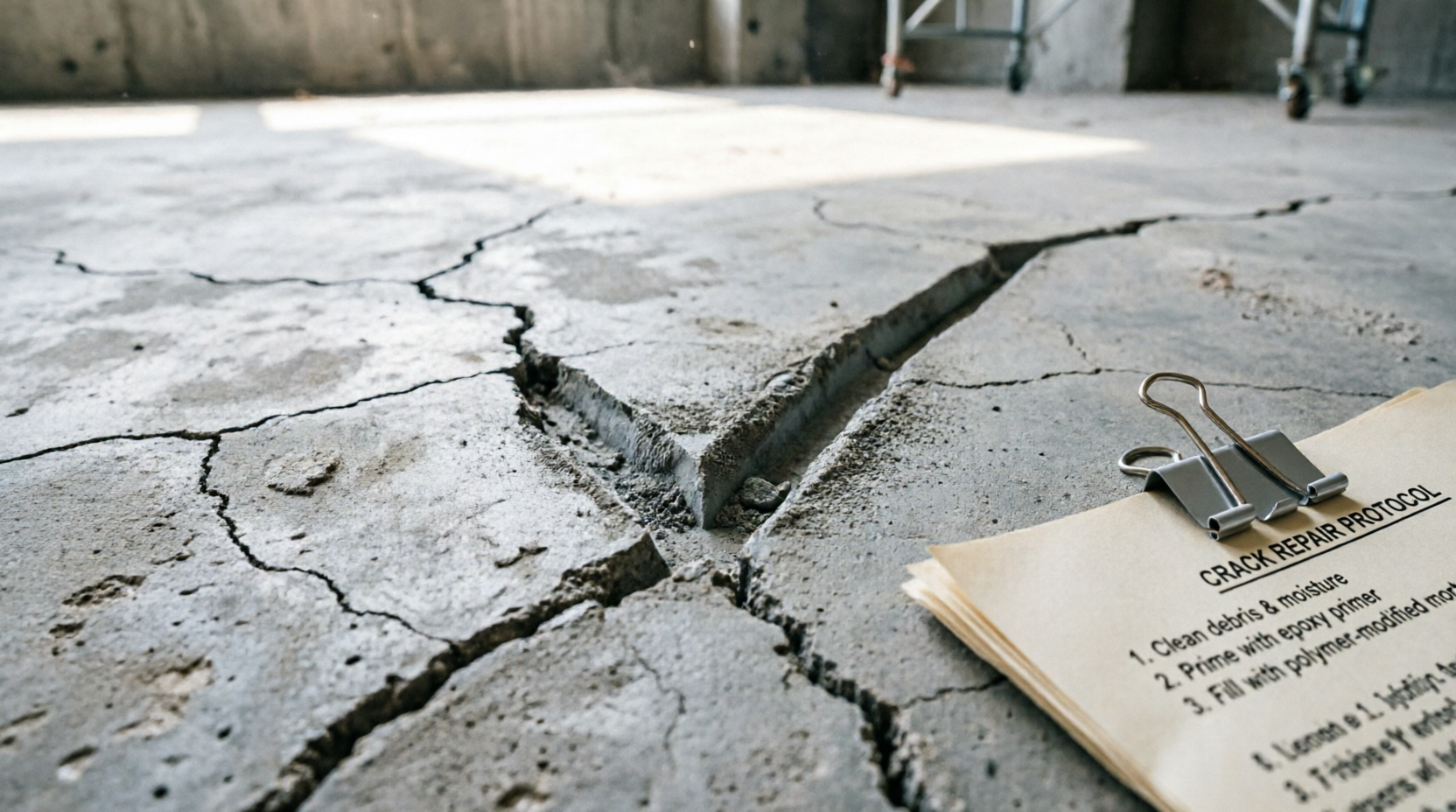

Трещины в бетоне (пластические, усадочные, температурные)
Почему образуются трещины в монолите
Трещины могут проявляться в виде тонких «паутинок» на поверхности или глубоких сквозных разрывов в теле конструкции. Причины: быстрое испарение влаги с поверхности (пластическая усадка), перепад температур в массиве бетона, превышение проектных нагрузок на ранних сроках твердения или подвижки грунта.
Как устранить трещины материалами КТ Трон
- Трещины необходимо расшить (штробить) болгаркой с алмазным диском до прочного основания, создав канавку П- или V-образной формы.
- Очистите штробу от пыли и продуйте сжатым воздухом.
- Заполните канавку ремонтным составом и загладьте.
Решение КТтрон: Для оперативного ремонта трещин, особенно в условиях ограниченного «окна» (на промышленных полах, дорогах или мостах), применяются быстротвердеющие составы КТтрон-4 Т600 (тиксотропный, 60 МПа, 30 МПа уже через 24 часа) и КТтрон-4 Л600 (литьевой). Для экстремально сжатых сроков — КТтрон-ТХ60 и КТтрон-НХ60, набирающие 30 МПа уже через 4 часа после нанесения. Для инъектирования сквозных трещин с раскрытием от 0,1 мм используется эпоксидная смола КТинжект ЭП-095 или тонкодисперсный состав Микролит.

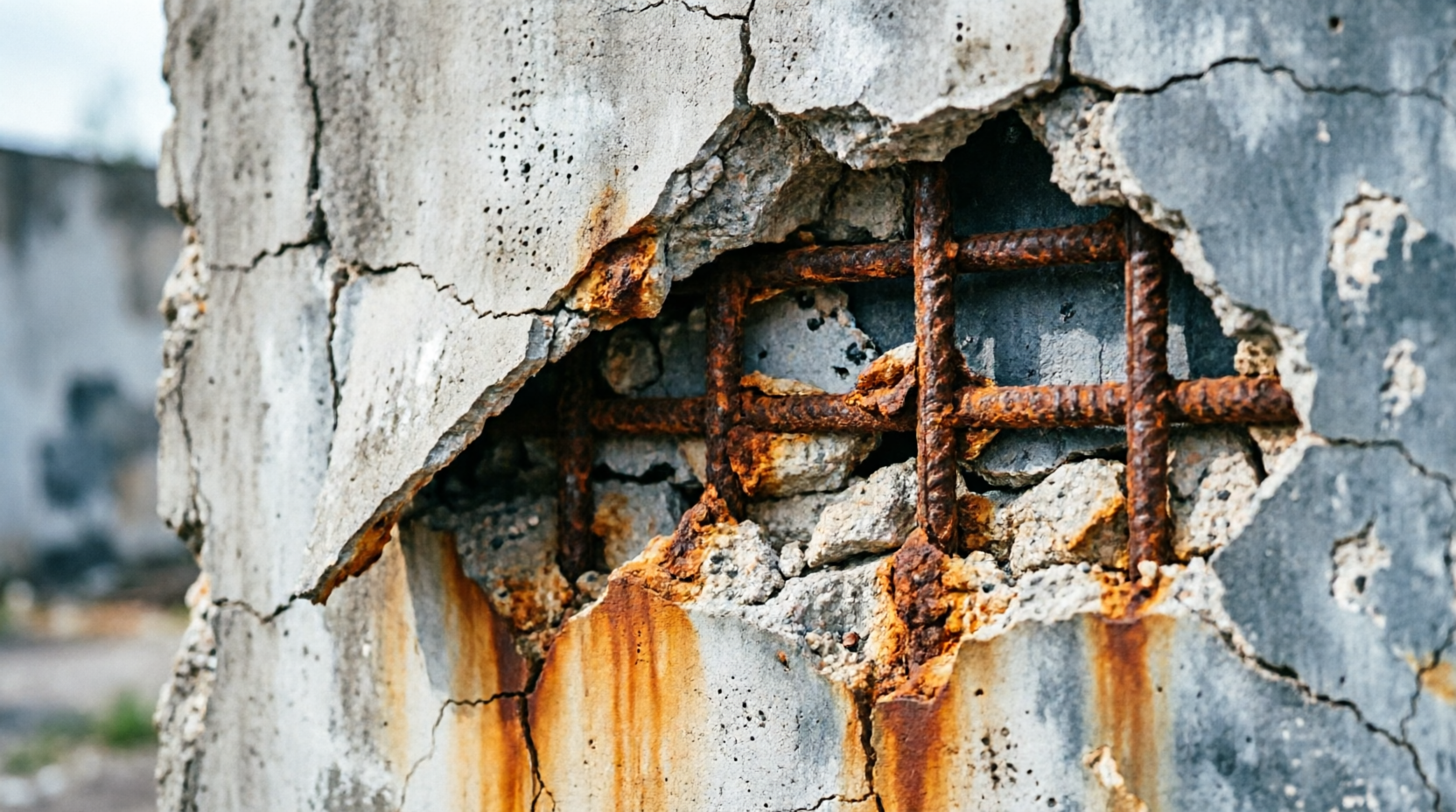

Отслоение защитного слоя бетона и коррозия арматуры
Почему отслаивается бетон и ржавеет арматура
Бетон вздувается, покрывается сетью трещин и отпадает кусками, обнажая ржавую арматуру. Вокруг видны характерные рыжие подтеки.
Основные причины: карбонизация бетона (снижение pH), воздействие хлоридов (противогололедные реагенты, морская вода), изначально недостаточный защитный слой или вибрационные нагрузки.
Основные причины: карбонизация бетона (снижение pH), воздействие хлоридов (противогололедные реагенты, морская вода), изначально недостаточный защитный слой или вибрационные нагрузки.
Ремонт оголенной арматуры и восстановление защитного слоя
- Удалите весь отслоившийся, слабый и загрязненный бетон до прочного основания.
- Очистите арматуру от ржавчины (до металлического блеска) и обработайте составом КТтрон-праймер — он останавливает коррозию и повышает адгезию стали к ремонтному составу.
- Восстановите геометрию конструкции и защитный слой ремонтным составом.
Решение КТтрон: Здесь критически важна адгезия и защита от карбонизации. Тиксотропный состав КТтрон-3 Т500 (адгезия ≥2,0 МПа, прочность 60 МПа) обеспечивает прочное сцепление со старым бетоном и создает плотный барьер для влаги и CO₂. Для конструкций в агрессивных средах (морская вода, сульфаты) применяется сульфатостойкий состав КТтрон-3 Т505 с коэффициентом сульфатостойкости 0,95. Если коррозия арматуры не превышает 15%, можно использовать КТтрон-4 МФ или КТтрон-МХ80 — составы с металлической фиброй, позволяющие восстанавливать конструкцию без дополнительного армирования (прочность при изгибе до 19 МПа).
Холодные швы и наплывы бетона
Дефект выглядит как грубая полоса стыка между двумя замесами бетона, выступы или неровности от опалубки. Возникает из-за перерыва в бетонировании более допустимого времени, смещения опалубки или плохого качества досок.
Способ устранения: Наплывы срубаются или счищаются алмазными фрезами. Зона холодного шва расшивается, очищается и обеспыливается. Для выравнивания поверхности применяется тиксотропный состав КТтрон-6 (слой 5–20 мм, прочность 25 МПа) для неконструкционного ремонта или КТтрон-3 для конструкционного. Финишное выравнивание выполняется КТтрон-6 финишный, КТтрон-РХ61 (серый) или КТтрон-РХ62 (белый) — тонкодисперсными составами с толщиной нанесения от 0,5 мм.
Способ устранения: Наплывы срубаются или счищаются алмазными фрезами. Зона холодного шва расшивается, очищается и обеспыливается. Для выравнивания поверхности применяется тиксотропный состав КТтрон-6 (слой 5–20 мм, прочность 25 МПа) для неконструкционного ремонта или КТтрон-3 для конструкционного. Финишное выравнивание выполняется КТтрон-6 финишный, КТтрон-РХ61 (серый) или КТтрон-РХ62 (белый) — тонкодисперсными составами с толщиной нанесения от 0,5 мм.
Специальные условия ремонта
Ремонт при отрицательных температурах
Для проведения работ зимой без прогрева конструкции используются зимние модификации: КТтрон-4 Т600 Зима и КТтрон-4 Л600 Зима, сохраняющие все характеристики базовых составов при температуре до -10 °С.
Подводный ремонт
Для конструкций, постоянно находящихся под водой (ГТС, портовые сооружения, зоны переменного уровня воды), применяются специализированные составы с высокой устойчивостью к размыванию: КТтрон-WX-30T (тиксотропный, слой 10–50 мм без опалубки), КТтрон-WX-32T (для герметизации швов под водой) и КТтрон-WX-30N (литьевой для подводного бетонирования методом ВПТ и ВР).
Торкретирование больших площадей
Для восстановления защитного слоя на больших площадях, укрепления склонов, тоннелей и подпорных стен применяется механизированное нанесение: КТтрон-торкрет С (сухое торкретирование, слой 10–100 мм за проход) и КТтрон-торкрет М (мокрое торкретирование с пониженным пылеобразованием). Для агрессивных сред — КТтрон-торкрет С сульфатостойкий и КТтрон-торкрет СШ (слой до 200 мм).
Ремонт наклонных поверхностей
Для горизонтальных и наклонных поверхностей (угол до 45°) с быстрым набором прочности предназначен КТтрон-3 Р600 — состав, восстанавливающий тиксотропные свойства после воздействия вибронагрузок.
Главное правило ремонта: подготовка основания
Даже самый качественный и дорогой ремонтный состав не сможет нормально работать, если его нанести на непрочное основание. Ремонт бетона — это не просто заполнение выбоины. Результат зависит от всей системы.
Перед нанесением материалов КТ Трон необходимо строго соблюдать технологию подготовки:
Перед нанесением материалов КТ Трон необходимо строго соблюдать технологию подготовки:
- Удалить весь слабый, отслоившийся бетон (прочность основания должна быть не ниже прочности ремонтного состава).
- Обеспечить шероховатость (открыть крупный заполнитель) для создания механического зацепления.
- Тщательно очистить поверхность от загрязнений, масел, битума и пыли.
- Подготовить зону перехода от существующего бетона к ремонтному составу — именно здесь чаще всего возникает концентрация напряжений.
Линейка материалов КТ Трон для конструкционного ремонта
Главная сложность заключается не только в том, чтобы восстановить повреждённый участок. Важно подобрать ремонтный состав, который точно соответствует типу дефекта, положению поверхности, толщине слоя и условиям эксплуатации.
- Завод КТтрон предлагает комплексную линейку материалов, закрывающую любые инженерные задачи:
Все составы КТтрон обладают высокой адгезией к старому бетону, стойкостью к морозам (до F1000), влаге (до W16) и агрессивным средам, а также экологической безопасностью — разрешены к применению в контакте с питьевой водой.
Часто задаваемые вопросы (FAQ)
Когда можно начинать ремонт бетонных конструкций?
Ремонт можно начинать после того, как бетон набрал достаточную прочность, а усадочные процессы стабилизировались (обычно не ранее 28 суток). Исключение — аварийный ремонт быстротвердеющим составом КТтрон-4 Т600 или КТтрон-ТХ60, которые позволяют проводить работы значительно раньше.
Чем тиксотропный состав отличается от литьевого?
Тиксотропный КТтрон-3 густой, не течет и подходит для вертикальных и потолочных поверхностей без опалубки. Литьевой КТтрон-3 Л400 текучий (подвижность Рк4) и используется для заполнения горизонтальных полостей, пустот под плитами и анкеровки оборудования.
Можно ли ремонтировать бетон зимой?
Да, если использовать зимние модификации КТтрон-4 Т600 Зима и КТтрон-4 Л600 Зима, которые сохраняют все характеристики базовых составов при температуре до -10 °С без дорогостоящего прогрева конструкции.
Какой состав выбрать для ремонта оголенной арматуры?
Оптимальная система: сначала обработать арматуру КТтрон-праймер (останавливает коррозию, повышает адгезию), затем нанести тиксотропный состав КТтрон-3 Т500 слоем, восстанавливающим защитный слой бетона (не менее 30 мм до арматуры). Для конструкций в агрессивных средах — КТтрон-3 Т505 (сульфатостойкий).
Что делать, если коррозия арматуры уже значительная?
При коррозии арматуры до 15% можно использовать составы с металлической фиброй — КТтрон-4 МФ или КТтрон-МХ80. Они позволяют восстанавливать конструкцию без дополнительного армирования, обеспечивая высокую прочность при изгибе (до 19 МПа).
Профессиональный подбор ремонтных составов
Не рискуйте надежностью конструкции, используя непроверенные смеси. Свяжитесь с техническими специалистами «Инж Трейд».
Опишите ваш дефект, условия на объекте и требуемые сроки — мы подберем оптимальный состав из линейки КТ Трон, рассчитаем необходимый объем и предоставим подробную технологическую карту.
Опишите ваш дефект, условия на объекте и требуемые сроки — мы подберем оптимальный состав из линейки КТ Трон, рассчитаем необходимый объем и предоставим подробную технологическую карту.
